On Line Double Conversion
Caractéristiques
Technologie de l'onduleur
Type de prises
Bornier
Garantie (an)
1
Format
Tour exclusivement
Affichage
LCD
Présentation
Une gamme avec de nombreux atouts

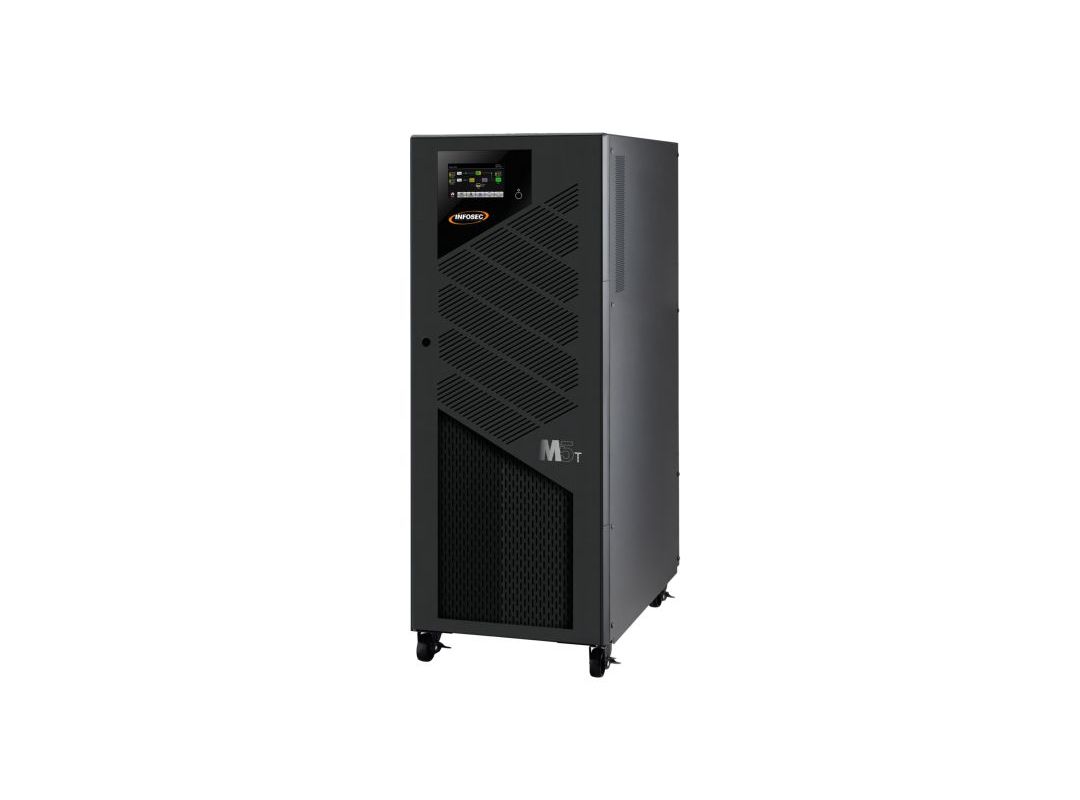

La gamme M5T est équipée de la technologie On Line Double Conversion, contrôlée par microprocesseur, et est destinée à alimenter de façon permanente les infrastructures les plus exigeantes en courant de qualité. Ces onduleurs sont conçus avec plusieurs modules de puissance internes mis en parallèle ce qui simplifie les procédures et réduit les coûts de maintenance. Les nombreuses possibilités d'interfaces de communication, de paramétrage et d'extension d'autonomie en font un produit haut de gamme parmi les plus performants du marché.
Une réponse adaptée aux besoins les plus exigents
La technologie la plus performante La gamme M5T est équipée de la technologie On Line Double Conversion Haute Fréquence, qui apporte le meilleur niveau de sécurité. Le courant est délivré en permanence par l'onduleur, garantissant ainsi une tension constante et une absence totale de parasites. Les applications critiques à protéger sont donc parfaitement alimentées car elles sont indépendantes du secteur. Le temps de commutation est donc nul, évitant ainsi les microcoupures. Le facteur de puissance de sortie est optimal, atteignant 1 sur l'ensemble de la gamme. Le pilotage de l'onduleur par microprocesseur offre une large plage de tension d'entrée, un facteur de puissance en entrée élevé et une faible distorsion d'harmonique.
Haut rendement et performance
Les gammes M5T réunissent le meilleur des onduleurs en termes de redresseur, filtrage, chargeur, onduleur, contrôleur DS pour assurer la meilleure efficacité et performance posible. Les onduleurs M5T assurent un rendement global élevé de 96%. Protection totale des charges critiques Les onduleurs délivrent un courant sinusoïdal parfait en sortie pour les applications dont la mission est essentielle. Elle bénéficie de toutes les caractéristiques techniques utiles pour protéger efficacement des activités telles que :
- Sites de production industrielle
- Datacenters
- Banques
- Laboratoires médicaux
Extension d'autonomie
Afin de bénéficier d'un temps d'autonomie prolongé dans les environnements instables ou exigeants, M5T offre la possibilité d'ajouter des modules d'extensions de batteries (option). Différents types d'armoires existent en fonction du type de batteries nécessaire, mais aussi de la configuration des lieux. L'offre large et modulable d'armoires batteries permet de répondre à la plupart des besoins. Les versions S (longue autonomie) sont livrées avec un chargeur plus puissant, sans batterie interne mais avec des packs de batteries externes.
Conception optimale : faible empreinte au sol
M5T a bénéficié d'une conception intelligente, permettant d'optimiser l'architecture interne du produit. L'espace utilisé par les composants internes étant réduit, le caisson de ces onduleurs est donc nettement inférieur à la moyenne de volume des produits similaires avec des puissances équivalentes. E4 Evolution II TT s'adapte donc plus facilement aux contraintes de stockage des entreprises, et permet de s'adapter à tous types d'environnements.
Mise en parallèle
Afin d'accroître la sécurité du système et de répondre aux besoins de flexibilité et d'évolutivité de l'installation, la gamme M5T peut être configurée en parallèle. Pour les modèles de 10k à 40k VA, 4 onduleurs peuvent être connectés en parallèle. Pour les modèles de 60k à 200k VA, 6 unités peuvent être installées en parallèle, augmentant ainsi la puissance et la redondance pour une meilleure sécurité. La fonction de mise en parallèle est intégrée à l'onduleur et est donc configurable en standard. La configuration en parallèle de deux onduleurs M5T permet à la fois de doubler la puissance supportée par l'installation, mais également de maximiser la sécurité apportée aux équipements connectés. La mise en parallèle permet également de basculer automatiquement vers un onduleur de secours en cas de dysfonctionnement temporaire de l'un des onduleurs raccordés.
Spécifications techniques
Caractéristiques générales
Technologie de l'onduleur: On Line Double Conversion
Puissance (VA): 60000
Puissance (W): 60000
Phases: Triphasé/Triphasé
Format: Tour exclusivement
Caractéristiques physiques
Longueur produit (mm): 815
Hauteur produit (mm): 1,010
Largeur produit (mm): 300
Poids brut emballé (kg): 65
Caractéristiques techniques en entrée
Type de raccordement: Bornier
Tension nominale (VAC): 3 x 360/380/400/415 VAC (3Ph+N)
Caractéristiques techniques en sortie
Type de raccordement: Bornier
Type de tension en sortie: AC
Forme d'onde: Sinusoïdale pure
Temps de transfert mode secteur au mode batterie (ms): 0 ms
Connectique de sortie
Connecteur batterie externe: Oui
Type de prises: Bornier
Connecteur EPO: Oui
Régulation
Régulation automatique de tension (AVR): Oui
Rendement
Rendement mode batterie: 0,935
Rendement mode secteur: 96
Batterie
Temps de recharge (minutes): Dépend de l'autonomie demandée
Affichage
Affichage: LCD
Indicateurs et alarmes
Alarmes sonores: Mode batterie, Batterie Faible, Surcharge, Défaut
Bypass
Bypass statique en standard: Oui
Bypass manuel: Inclus en interne
Raccordement parallèle
Parallelisable: Oui
Nombre max d'appareils en parallele: 6
Kit de mise en parallele: Inclus en standard
Gestion et Communication
Communication par logiciel possible: Oui
SNMP: Oui
Environnement
Humidité maximum (%): 95
Niveau sonore: Moins de 65dB@1m
Type: intérieur
Normes
Ce: Oui
Rohs: Oui
Contenu du packaging
Cable USB: Oui
Cable RS232: Oui
Manuel Multilingue: Oui
Langues du manuel: en, fr
