Câble d'alimentation
Câble d'alimentation:
Non
Cable USB
Cable USB:
Oui
Cable RJ
Cable RJ:
Non
Cable RS232
Cable RS232:
Oui
Câble de batterie
Câble de batterie:
Non
Cable parallele
Cable parallele:
Non
Socle pour position tour
Socle pour position tour:
Non
Manuel Multilingue
Manuel Multilingue:
Oui
Langues du manuel
Langues du manuel:
en, fr
Designation commerciale (documents externes)
Designation commerciale (documents externes):

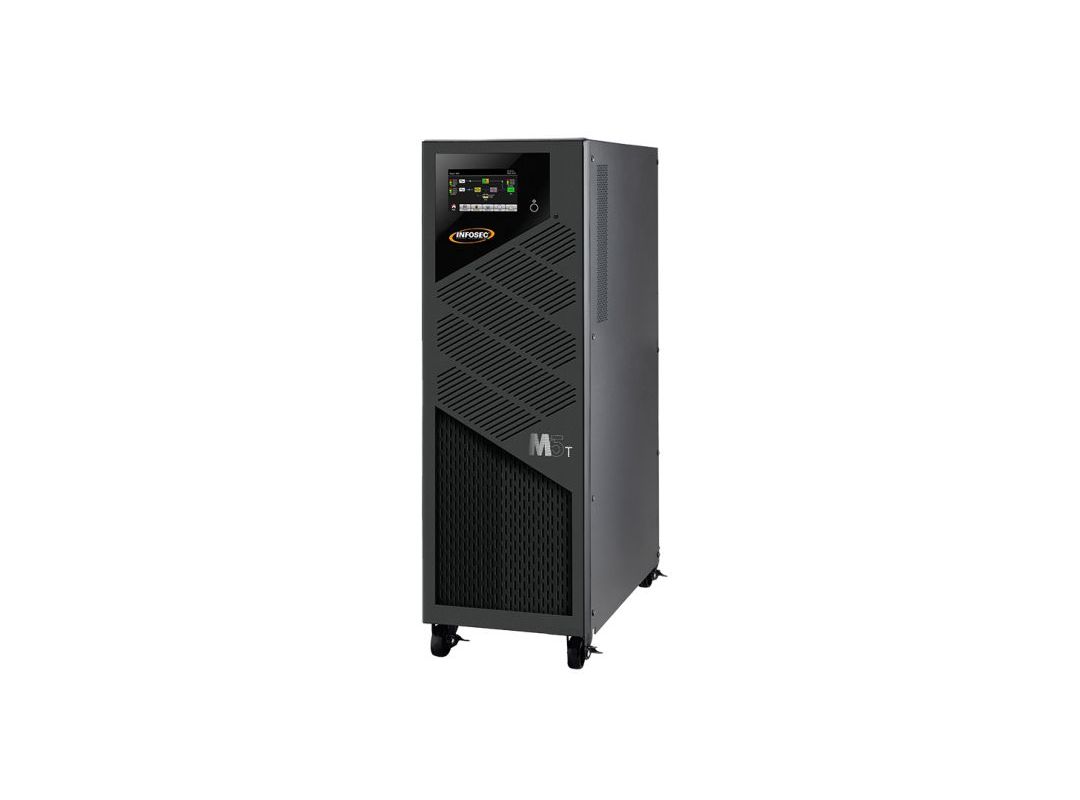

M5T 20k TT HV AN10
Description série (240 carac)
Description série (240 carac):
La gamme M5T est la nouvelle solution triphasée destinée à protéger les charges puissantes les plus stratégiques. Elle offre toutes les fonctionnalités nécessaires pour garantir une sécurité maximale, y compris dans les environnements sensibles. Une gamme avec de nombreux atouts La gamme M5T est équipée de la technologie On Line Double Conversion, contrôlée par microprocesseur, et est destinée à alimenter de façon permanente les infrastructures les plus exigeantes en courant de qualité. Ces onduleurs sont conçus avec plusieurs modules de puissance internes mis en parallèle ce qui simplifie les procédures et réduit les coûts de maintenance. Les nombreuses possibilités d’interfaces de communication, de paramétrage et d’extension d’autonomie en font un produit haut de gamme parmi les plus performants du marché. UNE RÉPONSE ADAPTÉE AUX BESOINS LES PLUS EXIGEANTS La technologie la plus performante La gamme M5T est équipée de la technologie On Line Double Conversion Haute Fréquence, qui apporte le meilleur niveau de sécurité. Le courant est délivré en permanence par l’onduleur, garantissant ainsi une tension constante et une absence totale de parasites. Les applications critiques à protéger sont donc parfaitement alimentées car elles sont indépendantes du secteur. Le temps de commutation est donc nul, évitant ainsi les microcoupures. Le facteur de puissance de sortie est optimal, atteignant 1 sur l'ensemble de gamme. Le pilotage de l’onduleur par microprocesseur offre une large plage de tension d’entrée, un facteur de puissance en entrée élevé et une faible distorsion d’harmonique. Haut rendement et performance Les gammes M5T réunissent le meilleur des onduleurs en termes de redresseur, filtrage, chargeur, onduleur, contrôleur DS pour assurer la meilleure efficacité et performance posible. Les onduleurs M5T assurent un rendement global élevé de 96%. Protection totale des charges critiques Les onduleurs délivrent un courant sinusoïdal parfait en sortie pour les applications dont la mission est essentielle. Elle bénéficie de toutes les caractéristiques techniques utiles pour protéger efficacement des activités telles que :
- Sites de production industrielle
- Datacenters
- Banques
- Laboratoires médicaux Extension d’autonomie Afin de bénéficier d’un temps d’autonomie prolongé dans les environnements instables ou exigeants, M5T offre la possibilité d’ajouter des modules d’extensions de batteries (option). Différents types d’armoires existent en fonction du type de batteries nécessaire, mais aussi de la configuration des lieux. L’offre large et modulable d’armoires batteries permet de répondre à la plupart des besoins. Les versions S (longue autonomie) sont livrées avec un chargeur plus puissant, sans batterie interne mais avec des packs de batteries externes. Conception optimale : faible empreinte au sol M5T a bénéficié d’une conception intelligente, permettant d’optimiser l’architecture interne du produit. L’espace utilisé par les composants internes étant réduit, le caisson de ces onduleurs est donc nettement inférieur à la moyenne de volume des produits similaires avec des puissances équivalentes. M5T s’adapte donc plus facilement aux contraintes de stockage des entreprises, et permet de s’adapter à tous types d’environnements. Mise en parallèle Afin d’accroître la sécurité du système et de répondre aux besoins de flexibilité et d’évolutivité de l’installation, la gamme M5T peut être configurée en parallèle. Pour les modèles de 10k à 40k VA, 4 onduleurs peuvent être connectés en parallèle. Pour les modèles de 60k à 200k VA, 6 unités peuvent être installées en parallèle, augmentant ainsi la puissance et la redondance pour une meilleure sécurité. La fonction de mise en parallèle est intégrée à l’onduleur et est donc configurable en standard. By-pass statique et By-pass manuel Son double réseau d’alimentation avec redresseur et by-pass séparés convient à une intégration sur des sites fonctionnant avec des systèmes de réseau séparés redondants avec groupes électrogènes (type hôpitaux, aéroports, gares, supermarchés, chaînes du froid…). Ainsi la charge critique peut être alimentée par une seconde source alimentant le circuit by-pass en cas de défaillance de la source principale sur une durée longue (voir détails dans le tableau des spécifications). SIMPLICITÉ D’UTILISATION ET COMMUNICATION Dual Input
Le double réseau d’alimentation avec redresseur et by-pass séparés convient à une intégration sur des sites fonctionnant avec des
systèmes de réseau séparés redondants avec groupes électrogènes
(type hôpitaux, aéroports, gares, supermarchés, chaînes du froid…).
Ainsi la charge critique peut être alimentée par une seconde source
alimentant le circuit by-pass en cas de défaillance de la source principale sur une durée longue (voir détails dans le tableau des spécifications).
Maintenance aisée
L’électronique de puissance des M5T est composée
de plusieurs cartes de puissance installées en parallèle qui se
remplacent simplement. Les interventions de maintenance sont
simplifiées, plus sûres pour les techniciens et plus économiques
dans l’ensemble.
Microprocesseur de signal numérique (DSP - Digital
Signal Processor)
M5T dispose d’un processeur dédié au calcul et
à la qualité du signal : le DSP a la capacité de traiter en temps
réel un nombre très élevé d’informations (20 millions d’instructions
par seconde). D’un côté, le DSP contrôle le redresseur et la qualité
du courant réseau et, de l’autre il contrôle la qualité de la tension
de sortie garantissant ainsi aux utilisateurs des performances
exceptionnelles en matière de précision de la tension, rendement
et fiabilité.
Ecran LCD convivial
- Précision et convivialité : valeurs d’état et de paramètres données en
temps réel
- Afficheur LCD intuitif en face avant : accès direct au paramétrage de
l’onduleur pour une modification rapide des modes opérationnels (réglages
de tension de sortie…)
- Réglage de la fréquence sur 50 ou 60 Hz ou autodétection (simple
paramétrage à partir de l’écran LCD)
Contrôle à distance grâce aux ports USB et RS232
Les ports USB et RS232 permettent d’utiliser les protocoles de
communication des infrastructures informatiques, centres de données
et réseaux de télécommunication.
Ces fonctionnalités permettent de gérer à distance l’onduleur et
de paramétrer des alertes afin d’être en permanence informé des
différents états de fonctionnement de ce dernier.
L’interface permet également de planifier la fermeture des appareils
et applications protégés par l’onduleur afin d’éviter toute perte
d’information, et de se prémunir contre d’éventuels dommages causés
aux machines.
Carte SNMP compatible réseaux virtuels (option)
La compatibilité des onduleurs avec les serveurs virtuels est un enjeu clé afin
de pouvoir protéger le hardware sensible tels que les datacenters ou les gros
serveurs distants.
Aujourd’hui, la virtualisation des serveurs est déterminante afin de pouvoir
protéger les données au mieux et décupler l’espace de stockage disponible pour
les entreprises IT. Il est donc indispensable de proposer des onduleurs permettant
de gérer la fermeture de serveurs virtuels.
L’option Carte SNMP compatible avec les serveurs vmWare® et HyperV® permet
donc de positionner la famille E4 Evolution II TT comme un outil optimal pour
la protection des infrastructures clés de l’industrie, de l’informatique ou de
l’environnement médical.
LOGICIEL INFOPOWER
Destiné à simplifier la gestion de l’onduleur, le logiciel
de contrôle à distance InfoPower est une interface
simple et intuitive sur ordinateur qui permet de
paramétrer l’onduleur, déclencher des alertes en cas
de coupures de courant, ou de visualiser les états de
l’onduleur
UPS
RCCMD
UPSMAN
RCCMD
TCP/IP
UPS
Management
SNMP
Agent
Messaging / Shutdown / Redundancy Check
SNMP I Pro agent (option)
L’utilisation de l’agent SNMP avec les onduleurs M5T facilite la
gestion de l’onduleur grâce aux fonctionnalités suivantes :
- Raccordement au réseau Ethernet et identification par adresse IP (aléatoire ou fixe)
- Configuration et programmation d’extinctions et rallumages du système
hebdomadaire ou autres…
- Paramétrage de l’onduleur en local ou à distance
APPLICATIONS
La croissance phénoménale du secteur des télécommunications implique
la nécessité d’une disponibilité ininterrompue des communications et du
service pour les fournisseurs ainsi que pour les abonnés.
Les onduleurs M5T sont en mesure de fournir l’autonomie
nécessaire pour éviter les arrêts forcés. Un puissant chargeur de batterie
permet de configurer et assurer l’autonomie nécessaire grâce à l’adjonction
de packs batterie.
De plus les systèmes de communications efficaces de cet onduleur
permettent une télésurveillance à distance 24H/24, 7 jours/7 assurant ainsi
une réactivité immédiate en cas de problème ou défaillance sur le réseau.
Les centres de traitement des données sont très sensibles. Une
panne, même de quelques secondes, peut avoir des conséquences
désastreuses pour une entreprise (pertes de données, arrêt de
l’activité…).
INFOSEC recommande les onduleurs M5T comme
réponse optimale aux problèmes liés à l’alimentation et permet ainsi aux
opérateurs de ces centres de traitement d’améliorer l’efficacité de leurs
équipements et ainsi de mieux sécuriser et mieux répondre aux besoins
de leurs clients.
Les atouts des M5T pour les centres de données :
redondance parallèle, technologies de pointe (redresseur IGBT,
contrôle AFC…), contrôle à distance…
Les grosses infrastructures ont souvent un besoin de sécurité accrue
car leur fonctionnement doit être continu et ne subir aucun arrêt forcé
et surtout parce que souvent les risques humains très importants
ne peuvent être ni ignorés ni minimisés.
M5T permet de répondre aux besoins critiques des
aéroports, gares, hôpitaux, laboratoires d’analyses, tunnels, centres
commerciaux et autres infrastructures publiques peuvent protéger et
assurer une alimentation continue de leurs équipements sensibles.
Equipements industriels
Les chaînes de production utlisant des équipements ne pouvant
souffrir une interruption d’alimentation, microcoupures incluses, ont
un besoin critique de protection électrique de leur matériel.
Les usines de l’industrie énergétique sont également directement
concernées par le besoin permanent de fournir une charge de courant
ininterrompue.
L’adaptabilité de la gamme M5T à tout type de charges
même les plus difficiles (inductives, capacitives, non linéaires, lampes à
décharge, moteurs à induction…) ainsi que son rendement élevé en font
la solution idéale pour assurer l’alimentation et la continuité des activités
et services pour toutes sortes d’applications industrielles.
Informatique et télécom
La croissance phénoménale du secteur des télécommunications implique
la nécessité d’une disponibilité ininterrompue des communications et du
service pour les fournisseurs ainsi que pour les abonnés.
Les onduleurs M5T sont en mesure de fournir l’autonomie
nécessaire pour éviter les arrêts forcés. Un puissant chargeur de batterie
permet de configurer et assurer l’autonomie nécessaire grâce à l’adjonction
de packs batterie.
De plus les systèmes de communications efficaces de cet onduleur
permettent une télésurveillance à distance 24H/24, 7 jours/7 assurant ainsi
une réactivité immédiate en cas de problème ou défaillance sur le réseau.
Centre de données
Les centres de traitement des données sont très sensibles. Une
panne, même de quelques secondes, peut avoir des conséquences
désastreuses pour une entreprise (pertes de données, arrêt de
l’activité…).
INFOSEC recommande les onduleurs M5T comme
réponse optimale aux problèmes liés à l’alimentation et permet ainsi aux
opérateurs de ces centres de traitement d’améliorer l’efficacité de leurs
équipements et ainsi de mieux sécuriser et mieux répondre aux besoins
de leurs clients.
Les atouts des M5T pour les centres de données :
redondance parallèle, technologies de pointe (redresseur IGBT,
contrôle AFC…), contrôle à distance…
Description Produit 1 Titre H3
Description Produit 1 Titre H3:
Une gamme avec de nombreux atouts
Description Produit 2 Titre H3
Description Produit 2 Titre H3:
Une réponse adaptée aux besoins les plus exigents
Description Produit 3 Titre H3
Description Produit 3 Titre H3:
Haut rendement et performance
Description Produit 4 Titre H3
Description Produit 4 Titre H3:
Extension d'autonomie
Description Produit 5 Titre H3
Description Produit 5 Titre H3:
Conception optimale : faible empreinte au sol
Description Produit 6 Titre H3
Description Produit 6 Titre H3:
Mise en parallèle
Description Produit 1 (350 carac)
Description Produit 1 (350 carac):
La gamme M5T est équipée de la technologie On Line Double Conversion, contrôlée par microprocesseur, et est destinée à alimenter de façon permanente les infrastructures les plus exigeantes en courant de qualité. Ces onduleurs sont conçus avec plusieurs modules de puissance internes mis en parallèle ce qui simplifie les procédures et réduit les coûts de maintenance. Les nombreuses possibilités d'interfaces de communication, de paramétrage et d'extension d'autonomie en font un produit haut de gamme parmi les plus performants du marché.
Description Produit 2 (350 carac)
Description Produit 2 (350 carac):
La technologie la plus performante La gamme M5T est équipée de la technologie On Line Double Conversion Haute Fréquence, qui apporte le meilleur niveau de sécurité. Le courant est délivré en permanence par l'onduleur, garantissant ainsi une tension constante et une absence totale de parasites. Les applications critiques à protéger sont donc parfaitement alimentées car elles sont indépendantes du secteur. Le temps de commutation est donc nul, évitant ainsi les microcoupures. Le facteur de puissance de sortie est optimal, atteignant 1. Le pilotage de l'onduleur par microprocesseur offre une large plage de tension d'entrée, un facteur de puissance en entrée élevé et une faible distorsion d'harmonique.
Description Produit 3 (350 carac)
Description Produit 3 (350 carac):
Les gammes M5T réunissent le meilleur des onduleurs en termes de redresseur, filtrage, chargeur, <a href="/fr/produits-services/onduleurs.html" target="_blank">onduleur</a>, contrôleur DS pour assurer la meilleure efficacité et performance posible. Les onduleurs M5T assurent un rendement global élevé de 96%. Protection totale des charges critiques Les onduleurs délivrent un courant sinusoïdal parfait en sortie pour les applications dont la mission est essentielle. Elle bénéficie de toutes les caractéristiques techniques utiles pour protéger efficacement des activités telles que : <br>- Sites de production industrielle <br>- Datacenters <br>- Banques <br>- Laboratoires médicaux
Description Produit 4 (350 carac)
Description Produit 4 (350 carac):
Afin de bénéficier d'un temps d'autonomie prolongé dans les environnements instables ou exigeants, M5T offre la possibilité d'ajouter des modules d'extensions de batteries (option). Différents types d'armoires existent en fonction du type de batteries nécessaire, mais aussi de la configuration des lieux. L'offre large et modulable d'armoires batteries permet de répondre à la plupart des besoins. Les versions S et SB (longue autonomie) sont livrées avec un chargeur plus puissant, sans batterie interne mais avec des packs de batteries externes.
Description Produit 5 (350 carac)
Description Produit 5 (350 carac):
M5T a bénéficié d'une conception intelligente, permettant d'optimiser l'architecture interne du produit. L'espace utilisé par les composants internes étant réduit, le caisson de ces onduleurs est donc nettement inférieur à la moyenne de volume des produits similaires avec des puissances équivalentes. M5T s'adapte donc plus facilement aux contraintes de stockage des entreprises, et permet de s'adapter à tous types d'environnements.
Description Produit 6 (350 carac)
Description Produit 6 (350 carac):
Afin d'accroître la sécurité du système et de répondre aux besoins de flexibilité et d'évolutivité de l'installation, la gamme M5T peut être configurée en parallèle. Pour les modèles de 10k à 40k VA, 4 <a href="/fr/produits-services/onduleurs.html" target="_blank">onduleurs</a> peuvent être connectés en parallèle. Pour les modèles de 60k à 200k VA, 6 unités peuvent être installées en parallèle, augmentant ainsi la puissance et la redondance pour une meilleure sécurité. La fonction de mise en parallèle est intégrée à l'onduleur et est donc configurable en standard. La configuration en parallèle de deux onduleurs M5T permet à la fois de doubler la puissance supportée par l'installation, mais également de maximiser la sécurité apportée aux équipements connectés. La mise en parallèle permet également de basculer automatiquement vers un onduleur de secours en cas de dysfonctionnement temporaire de l'un des onduleurs raccordés.
Garantie (an)
Garantie (an):
1
Réf interne article - 5 chiffres
Réf interne article - 5 chiffres:
67660
Etat produit
Etat produit:
Neuf
Version Technique Produit
Version Technique Produit:
1
Marque
Marque:
INFOSEC UPS SYSTEM
Longueur produit (mm)
Longueur produit (mm):
627.000000
Hauteur produit (mm)
Hauteur produit (mm):
826.000000
Largeur produit (mm)
Largeur produit (mm):
250.000000
Poids brut emballé (kg)
Poids brut emballé (kg):
146.000000
Câble intégré
Câble intégré:
Non
Connecteur batterie externe
Connecteur batterie externe:
Oui
Type de prises
Type de prises:
Bornier
Connecteur EPO
Connecteur EPO:
Oui
Technologie de l'onduleur
Technologie de l'onduleur:
On Line Double Conversion
Puissance (VA)
Puissance (VA):
20000
Puissance (W)
Puissance (W):
20000
Phases
Phases:
Triphasé/Triphasé
Format
Format:
Tour exclusivement
Modulaire
Modulaire:
Non
Obturateur de sécurité
Obturateur de sécurité:
Non
Type de raccordement
Type de raccordement:
Bornier
Tension nominale (VAC)
Tension nominale (VAC):
3 x 360/380/400/415 VAC (3Ph+N)
Double alimentation
Double alimentation:
Non
Type de raccordement
Type de raccordement:
Bornier
Type de tension en sortie
Type de tension en sortie:
AC
Forme d'onde
Forme d'onde:
Sinusoïdale pure
Temps de transfert mode secteur au mode batterie (ms)
Temps de transfert mode secteur au mode batterie (ms):
0 ms
Affichage
Affichage:
LCD
Régulation automatique de tension (AVR)
Régulation automatique de tension (AVR):
Oui
Boîtier plastique ininflammable
Boîtier plastique ininflammable:
Non
Rendement mode batterie
Rendement mode batterie:
0,935
Rendement mode secteur
Rendement mode secteur:
94
Remplaçable a chaud
Remplaçable a chaud:
Non
Nombre
Nombre:
32
Type : tension (V)
Type : tension (V):
12
Type : amperage-heure (ah)
Type : amperage-heure (ah):
9
Demarrage a froid
Demarrage a froid:
Non
Temps de recharge (minutes)
Temps de recharge (minutes):
9 heures à 90% de capacité
Humidité maximum (%)
Humidité maximum (%):
95
Humidité minimum (%)
Humidité minimum (%):
0
Niveau sonore
Niveau sonore:
Moins de 60dB@1m
Type
Type:
indoor
Bypass statique en standard
Bypass statique en standard:
Oui
Bypass manuel
Bypass manuel:
Inclus en interne
Parallelisable
Parallelisable:
Oui
Nombre max d'appareils en parallele
Nombre max d'appareils en parallele:
3
Kit de mise en parallele
Kit de mise en parallele:
Inclus en standard
Protection parafoudre par varistance
Protection parafoudre par varistance:
Non
Alarmes sonores
Alarmes sonores:
Mode batterie, Batterie Faible, Surcharge, Défaut
Communication par logiciel possible
Communication par logiciel possible:
Oui
SNMP
SNMP:
Oui
Ce
Ce:
Oui
Rohs
Rohs:
Oui
Ul
Ul:
Non
Puissance (W)
Puissance (W):
20000
Retours d'articles
Retours d'articles:
Cet article peut être retourné
